微星主板电源线连接示意图微星主板电源线连接示意图是指我们在安装电脑主机时，需要正确连接主板和电源之间的电源线。电脑开机怎么把线插到主板上？主板电源线连接示意图如下:运行环境:机箱、磁盘主板、布线等，如何把电脑开关线插到主板上，插电脑开关线的方法如下:如果机箱面板上标有USB线，则是连接到主板的USB插口上。
1、华硕b550m主板怎么连接?
华硕b550m主板布线图文教程华硕b550m主板是一款高性能主板，适合搭载AMDRyzen处理器。这款主板的布线图形教程非常重要，因为它可以帮助用户更好地了解如何正确连接各种硬件设备。在使用中，布线不当会影响电脑的稳定运行，甚至损坏硬件设备。接下来我给大家详细介绍一下华硕b550m主板的布线图解教程。首先我们需要了解华硕b550m主板的接口布局，它包含了大量的接口，每个接口都有不同的形状和颜色，需要根据图纸进行对应。
还需要注意的是，插座的插入方向应该是正确的，不能反过来。其次，我们需要按照步骤正确连接所有的硬件设备，并按照相应的接口进行连接。接线时确保电源关闭，以免短路。首先你需要插入CPU，根据CPU的外观找到对应的接口，慢慢插入。接下来，我们可以将内存条插入相应的插槽，也要注意插入方向。
2、电脑主机内的RESETSW等插头的接线方法是怎样?
电脑主机中RESETSW与其他插头的连接方法可参照以下方法完成。首先找到主板上的连接器引脚，通常在靠近边缘的主板左下端分组，一般是双排引脚。如下图所示，在引脚附近可以找到正负极的符号。跳线有两种，一种是不分正负极的，一种是必须区分的。1、不分正负极插头:(1)先连接电源开关连接线的插头，从机箱面板的布线中找到标有“powersw”的二脚插头，一般为白色和棕色，然后插入主板上标有“pwrsw”或“PWR”的针脚。
3、开机键的线跟主板怎么连接?
电源键和主板上的电路板需要用按键线(也叫IDE线)连接。通常情况下，主板上的电路板会有一个标有PWRSW或PowerSwitch的引脚插座，通常包含两个或三个引脚。开机键线上一般有一两个铜针。为了将开机键与主板连接，请遵循以下步骤:1 .首先找到PWRSW或者PowerSwitch的插脚插座，确定需要插上电源键线的位置。
如果您的电脑主板上有第二个插脚插座，您可以重复此步骤来连接另一个铜插脚。3.确保上电钥匙线正确插入电路板，然后解开插脚插座上的夹子，扣在铜插脚周围，确保安全稳定。4.如果连接带有LED指示灯的电源按钮，请确保在插入铜插脚时，带有LED指示灯的铜板插入正确的PWRSW插脚插座，否则LED指示灯可能无法正常工作。
4、主板电源接口如何对应接线?
首先主板是24PIN接口供电，电源里也有一个24PIN接口，可以对应插上。这种连接有防呆设计，所以不会插错。主板电源连接完成后，将安装好的CPU电源4PIN接口连接到对应的插槽位置。硬盘电源也是4PIN接口，需要连接硬盘接口。另外，如果你的电脑里还安装了独立显卡，一般好的独立显卡需要单独的电源，差的独立显卡就靠插的主板供电。
类似于CPU电源接口。扩展信息多彩主板说明书1安装方法及注意事项详解。安装步骤1。安装CPU，将插槽角标志对准锁杆顶部最近的插槽角，插入CPU，插入CPU后将锁杆从解锁状态转到锁定状态。盖上CPU风扇，将电源线连接到CPU风扇插座，并安装安全夹。2.安装内存并将内存插入任何卡插槽。3.将主板安装到机箱上，将机箱附带的铜柱插入正确的空间，锁紧螺丝固定主板，防止主板与机箱短路损坏主板。
5、电脑组装接线教程图解组装电脑怎么接线
1。电源线插件跳线连接:建议机箱走背线，机箱的跳线和电源的供电线从机箱背面走，保持机箱内部清新，更利于散热。首先找到电源的24Pin供电线，插入主板的24Pin供电接口。接口上有防呆接口，反插也插不上。2、USB数据线插入方法如果机箱支持USB3.0接口，机箱跳线会有USB3.0连接线。我们在主板上找到了对应的USB3.0接口，一般主板都会标有USB 3.0。
3、音频线插入方法然后找到机箱上的AUDID音频接口。主板和连接线将标有AUDID。直接插或者反插都是不可能的，所以不要硬插。4、跳线插入方法以下是H.D.DLED、PPowerLED、PowerSW、RESETSW的个别机箱跳线。对于很多装机用户来说，这一步非常难。其实不难。先来看看这些跳箱的吧。方法很简单。主板上将有与连接线相同的标签。彩色线是正极，白线是负极，负极一般在右边。
6、微星主板电源线接法图解
MSI主板电源线连接图是指我们在安装电脑主机时，需要正确连接主板和电源之间的电源线。对于没有连接经验的人来说，这个过程可能非常困难。但是，只要你能正确理解电源线接口的类型，正确连接线路，那么这个过程就不会那么困难。首先，我们来了解一下电源线接口的一些类型。有两种不同的电源线连接器:ATX12V和ATX主电源20/24针。
接下来，我们来看看如何正确连接这些线。首先，将ATX12V电源线插入主板上相应的插孔。如果使用的是4针电源线，插入主板上的4针插孔；如果您使用8针电源线，请将其插入主板上的8针插孔。然后，将ATX主电源20/24针电源线插入主板上相应的插孔。如果使用的是20针电源线，插入主板上的20针插孔；如果您使用的是24针电源线，请将其插入主板上的24针插孔。
7、电脑开机那几条线怎么插主板上?
台式电脑主机开机线的连接方法:1。把所有线缆放在一起，先根据上面的标签定义好每根线缆:a .电源开关:POWERSW、POWER、电源开关、ON/OFF、POWERSETUP、PWR等。功能定义:机箱前面的复位按钮。b .复位/重启开关:RESETSW、RESET、ResetSwicth、ResetSetup、RST等。功能定义:机箱正面的开机按钮。
f、音频线:音频，可能名称:FPAUDIO，功能定义:机箱的前置音频，一般是一个整体。g、USB连接前置接口，一般都是一个整体。2.找到主板上每个针脚的位置。3.所有连接线插上后，检查所有五金件是否安装正确，是否牢固。同时，检查所有连接线是否正确和牢固。
8、主板电源线接法图解
主板电源线连接示意图如下:运行环境:机箱、磁盘主板、布线等。1.首先，从机箱接出来的电源线有一根比较宽的，如下图箭头所示。如果标记为USB，则是连接机箱面板上USB插座的电缆。在主板边缘，找到USB插头并插入。这个比较大，好找。2.如果你在机箱的线束里看到一根标有HDD_LED字样的线，那么这就是磁盘工作指示灯的线，把它和主板上对应的HDD_LED管脚连接起来就可以了。
9、电脑开关线怎么插主板
插上电脑开关线的方法如下:如果机箱面板上标有USB线，则连接到主板的USB插口。如果HDD_LED的线标记在机箱面板上，则它连接到主板的HDD _ LED引脚。如果标有Power_SW的线连接到主板的POWER_BTN。如果标有RESET_SW的线连接到主板的RESET引脚。插入插针时，注意不要插错位置或用力过猛，以免影响电脑的正常使用。
10、电脑主板接线图解

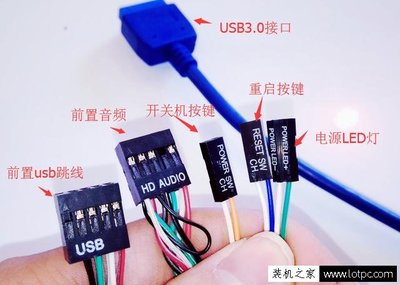

对于组装电脑来说，主板上的跳线是小白装机用户最头疼的事情，但其实具体的跳线插入方法，在连接机箱的跳线接口和主板上的跳线插口上都有详细标注。我们只需要在主板上找到对应的插座，插上就可以了。电脑:华为MateBook14系统:Windows10软件:本地设置10.01。一般连接机箱和主板的跳线主要有USB2.0、USB3.0、前置音频接口(HD_AUDIO)和POWERSW、RESETSW、POWERLED、HDDLED四种主板跳线。
3.其实这些跳线的连接已经在主板上标注好了，你可以按照主板上的提示一个一个的插上。4.考虑到大家比较好理解，我们做了POWERSW，RESETSW，POWERLED，HDDLED的主板跳线安装示意图，我们找到主板的跳线位置，分别插入。主板跳线连接示意图如下图所示。
